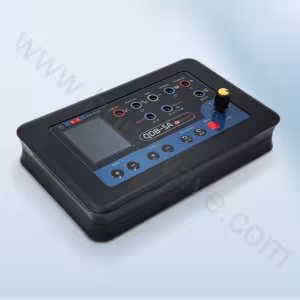

QDB4A QDB-5A Autosensor Test-Oszilloskop PWM Motordiagnose-Tool

QDB4A QDB-5A Autodiagnose-Tool ist ein vielseitiges professionelles Gerät zum Testen von elektrischen Systemen und Komponenten. Dieses kompakte Diagnosegerät kombiniert Oszilloskopfunktionen, PWM-Ausgang, Multimeter-Fähigkeiten und Sensorsimulationen in einer leistungsstarken Lösung. Das Kfz-Diagnose-Tool hilft, Fehler in Motorsteuerungssystemen, Injektoren, Kerzensystemen und anderen Komponenten am Arbeitsplatz schnell zu erkennen.

Auto-Diagnose-Tool - Hauptmerkmale

• Oszilloskopfunktion - Zeigt Signale von verschiedenen Sensoren und Komponenten mit genauen Grafiken, so dass die Wellen der elektrischen Signale zu sehen und ihre Anomalien ohne komplexe Berechnungen zu bestimmen.
• PWM Ausgangssteuerung - Frequenz von 1 bis 100 kHz, glatt einstellbarer Ausgabezyklus (0 bis 100%) und Spannung (1,25 bis 14,5 V) zum Testen von Magneten, Injektoren und elektronischen Ventilatoren.
• Integriertes Multimeter - Messen Sie Dauerspannung bis zu 30V, Widerstand bis zu 1 MΩ, Strom bis zu 1,8A, Kapazität zwischen 10 nF und 1000 μF und Diodeneinstellungen auf einem Gerät.
• Schrittmotorsimulation - Geeignet für Kaltstartmotoren, Instrumententafelmotoren und andere Schrittmotoren, um ihren Betrieb zu steuern.
• Farb-TTF-Bildschirm - Ein großes und klares 2,4-Zoll-Display zeigt Wellen, Messwerte und alle Einstellungen in Echtzeit, die im Sonnenlicht leicht zu lesen sind.
• Leistungsfähiges Energiesystem Akzeptiert 9-26V DC, kompatibel mit 12V und 24V Autos, kann bis zu 2,5A Ausgangsstrom für externe Gerätesteuerung liefern.
• Kompakte und komfortable Form - Einfache manuelle Struktur mit ergonomischem Design ermöglicht das Testen fast überall: Reparaturwerkstätten, Garage oder Straße.

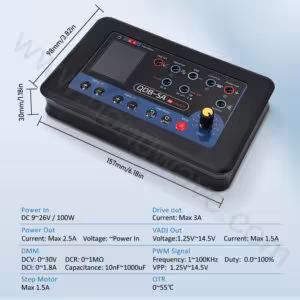

Technische Spezifikationen

• Modell: QDB4A / QDB-5A
• Oszilloskopwellenlesen: bis 20 MHz Frequenz
• PWM-Frequenz: 1-100 kHz
• PWM-Testzyklus: 0-100%
• PWM-Spannung: 1,25-14, 5V
• Multimeter Gleichspannung: 0-30V
• Multimeterwiderstand: 0-1 MΩ
• Multimeterstrom: 0-1,8A
• Multimeterkapazität: 10 nF-1000 μF
• Stromversorgung: DC 9-26V
• Maximaler Ausgangsstrom: 2,5 A
• Display: TFT Farbe 2,4 Zoll
• Gewicht: ca. 400 g

Für wen ist es geeignet und wie wird es angewendet?

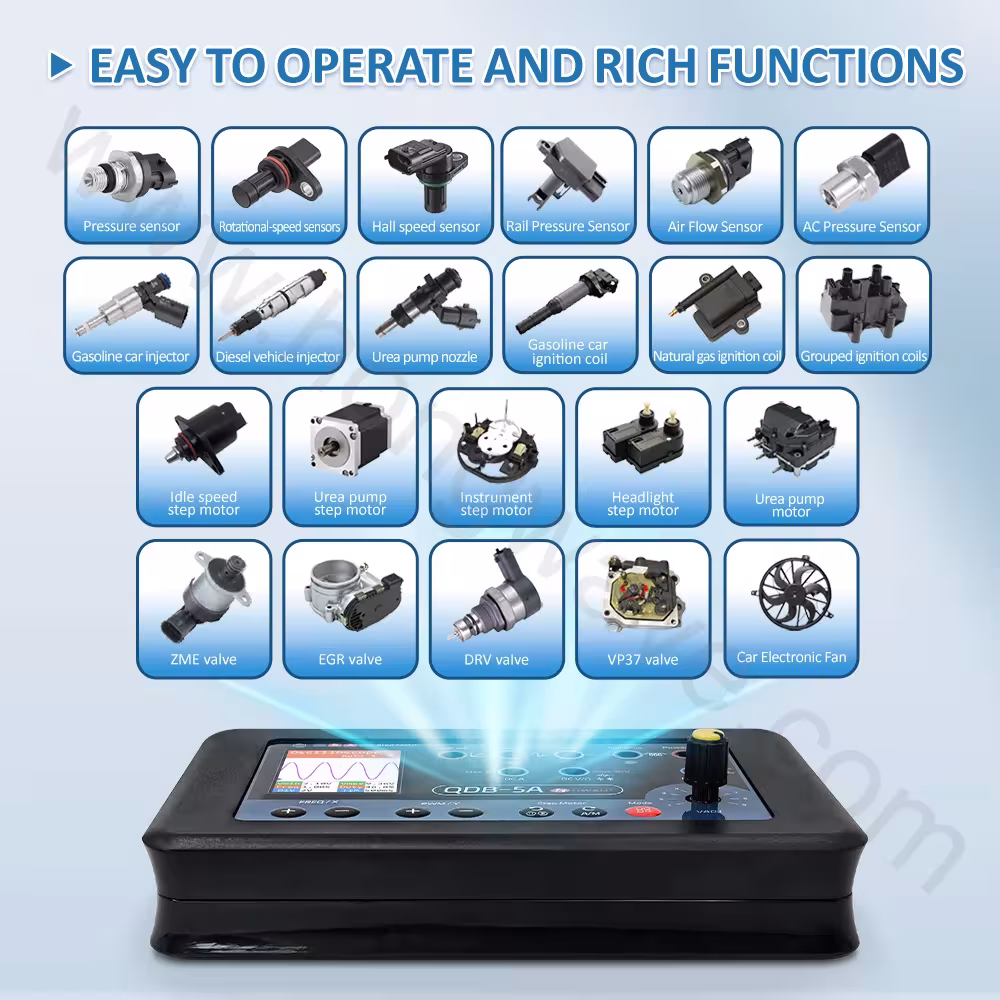

Das Autodiagnose-Tool ist ideal für professionelle Mechaniker, Bustechniker und Selbstreparatur-Enthusiasten. Wird zum Testen von Einspritzsystemen, zur Diagnose der Kerzenspule und des Zündsystems, zur Überprüfung von Harnstoffpumpen, elektronischen Ventilatoren und Durchflusssensoren verwendet. Praktischer Rat: Schließen Sie das Gerät zuerst an die Autobatterie oder das Motorsteuersystem an, wählen Sie den entsprechenden Test aus dem Menü aus und überwachen Sie die Ergebnisse auf dem Bildschirm. Das Autodiagnose-Tool ist besonders nützlich für Ferntests ohne teure Computerdiagnosesysteme.

Fragen des Käufers

F: Ist dieses Diagnose-Tool für alle Automarken geeignet?
Ja, QDB4A- QDB-5A ist für allgemeine Automobilelektriksysteme konzipiert und mit den meisten 12V- und 24V-Systemen kompatibel. Es testet die elektrischen Standardeigenschaften von Sensoren und Komponenten und arbeitet daher mit europäischen, asiatischen und amerikanischen Autos.

F: Benötigen Sie eine spezielle Ausbildung, um dieses Instrument zu benutzen?
Die Schnittstelle des Geräts ist einfach und intuitiv, aber es wird empfohlen, die grundlegenden Konzepte der Elektronik zu kennen. Menüsteuerung erfolgt mit einfachen Tasten, Frequenz und Zyklus einstellbar durch Drehen des Knopfes. Business-Liebhaber und Anfänger müssen möglicherweise den Leitfaden lesen.

Kl: Wie lange dauert die Garantie und Lieferung dieses Geräts?
Standardgarantie 12 Monate ab Kaufdatum. Im TopSmart-Shop wird die Lieferung nach Litauen je nach Region um 5-14 Arbeitstage behindert. Rückgaberecht 30 Tage Garantie, wenn das Produkt nicht verbraucht wird.

Das QDB4A-Kfz-Diagnose-Tool ist eine großartige Investition für alle, die sich ernsthaft um die Wartung und Reparatur von Autos kümmern. Wenn Sie die Probleme von elektrischen Komponenten schnell und genau erkennen möchten, ist dieses kompakte und multifunktionale Diagnosewerkzeug die ideale Wahl. Sie finden es im TopSmart Store mit den besten Preisen.
