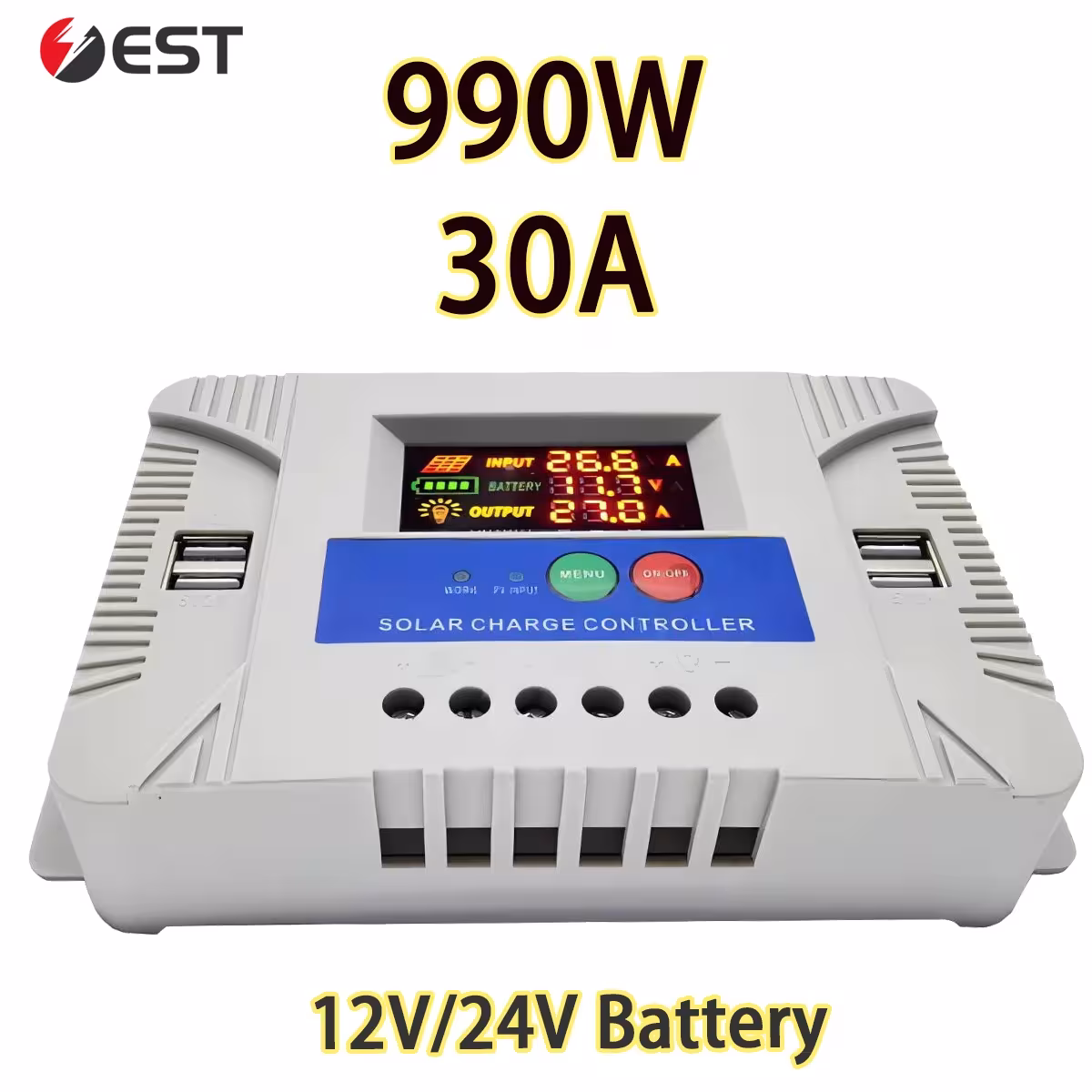

Išmanusis saulės energijos reguliatorius su 30A galia, skirtas 12V/24V sistemoms. Palaikomas 3 pakopų PWM įkrovimo technologiją (Bulk, Boost, Float), automatiškai adaptuojasi prie skirtingų akumuliatoriaus tipų – švino-rūgšties, AGM, gelio, ličio jonų ir LiFePO4. Įrenginyje yra LCD ekranas, 4 USB jungtys duomenims ir šargiems įrenginiams, integruota saugos apsauga. Skirtas namų energijos saugojimui, autonominėms saulės sistemoms ir lauko apšvietimui.
Produkto apžvalga
Šis saulės energijos įkrovimo reguliatorius skirtas 12 V/24 V švino-rūgšties baterijoms (OPEN, AGM, Gel), trinarėms ličio baterijoms ir LiFePO4 baterijoms. Jame naudojama aukšto efektyvumo 3 pakopų PWM išmanioji įkrovimo technologija (Bulk, Boost, Float), palaikomi reguliuojami parametrai skirtingiems baterijų tipams ir palaikoma iki 1980 W saulės energijos įvestis. Idealiai tinka namų energijos saugojimui, autonominėms sistemoms ir lauko apšvietimui. Jame integruotas pramoninio lygio mikrovaldiklis, daugiasluoksnės saugos apsaugos ir intuityvi sąsaja.
Pagrindinės savybės
·Išmanus 3 pakopų įkrovimo valdymas
·Bulk įkrovimo režimas: greitai papildoma akumuliatoriaus energija.
·„Boost“ įkrovimo režimas: stabilizuoja įtampą iš anksto nustatytais lygiais (14,8 V 12 V baterijoms / 29,6 V 24 V baterijoms), kad būtų išvengta perkrovimo.
·Palaikomojo įkrovimo režimas: išlaiko akumuliatoriaus būklę (13,8 V 12 V / 27,6 V 24 V), pratęsdamas tarnavimo laiką daugiau nei 30 %.
·Automatinis įtampos atpažinimas: automatiškai aptinka 12 V / 24 V sistemas, kurių saulės energijos įėjimo diapazonas yra 15–23 V (12 V) arba 30–45 V (24 V).
Pagrindinės specifikacijos
Galimi modeliai ir srovė: 30 A
Maksimali saulės energijos įvestis: 23 V (12 V akumuliatoriui) / 45 V (24 V akumuliatoriui)
Suderinami akumuliatorių tipai:
-
b01: švino-rūgštiniai/AGM/geliniai (12 V/24 V automobiliams)
-
b02: ličio jonų (3S, 11,1 V)
-
b03: LiFePO4 (4S, 12,8 V)
Pagrindinės apsaugos įtampos (pagal akumuliatoriaus tipą):
-
Išlyginimas: 14,4 V (b01) / 12,6 V (b02) / 14,6 V (b03)
-
Iškrovimo sustabdymas: 10,7 V (b01) / 9 V (b02) / 10 V (b03)
-
Prijungimas: 12,6 V (b01) / 10,5 V (b02) / 12 V (b03)
Apšvietimo valdymas: ĮJUNGIMAS/IŠJUNGIMAS esant 8 V (su uždelsimu)
USB išėjimas: 4 prievadai, po 5 V/2 A
Savo suvartojimas: <10 mA
Darbinė temperatūra: nuo -35 °C iki +60 °C
Dydis ir svoris: 168*95*38 mm / 235 g
Pramoninio lygio saugos apsaugos
·Apsaugos nuo gedimų: apsauga nuo perkrauto, viršįtampio, perkrovos, trumpojo jungimo, atvirkštinės poliškumo, atviros grandinės, žemos ir aukštos įtampos. Dviguba MOSFET atvirkštinės srovės blokavimo sistema. ·Aušinimo sistema: sustiprintas lydinio šilumokaitis + silikoniniai aušinimo vamzdeliai, užtikrinantys stabilų veikimą esant iki 60 °C temperatūrai. Pasyvus aušinimas be jokio triukšmo.
·Tvirta konstrukcija: korpusas iš inžinerinio ABS plastiko (atsparus smūgiams, korozijai, aukšta užsidegimo temperatūra). Didelės jungtys pritaikytos 6 mm² laidams su 95 mm tarpu, siekiant sumažinti
Vartotojui patogi konstrukcija
·Spalvotas LED ekranas: įėjimo/išėjimo įtampos, srovės, akumuliatoriaus būklės ir klaidų kodų stebėjimas realiuoju laiku. Automatinis miego režimas po 60 sekundžių neveikimo.
·Daugiafunkciniai prievadai: 4 USB išėjimai (5 V/2 A) greitam įrenginių įkrovimui; specialus apkrovos valdymo prievadas su vieno mygtuko įjungimu/išjungimu.
·Paprastas konfigūravimas: baterijos tipo (švino-rūgšties/ličio) ir įkrovimo parametrų nustatymas naudojant „MENU“ mygtuką.
Techniniai duomenys
·Modeliai: AT-30A ·Nominali įkrovimo srovė: 30 A.
·Maksimali saulės energijos įėjimo galia: 12 V akumuliatorius: 390 W / 24 V akumuliatorius: 780 W (AT3-30A),
·Nuolatinės srovės išėjimo srovė: atitinka įkrovimo srovę (30 A). ·Apsauga nuo žemos įtampos: 10,7 V (12 V sistema) / 21,4 V (24 V sistema), reguliuojama proporcingai.
·Apsauga nuo aukštos įtampos: 15,5 V (12 V) / 31 V (24 V), reguliuojama proporcingai.
·Darbinė temperatūra: 0–40 °C (darbas), –15–50 °C (laikymas).
Montavimo ir naudojimo instrukcija
Prijungimo etapai (nuimant – atvirkštine tvarka!)
1 žingsnis: Prijunkite akumuliatorių (automatinis įtampos nustatymas).
2 žingsnis: Prijunkite apkrovą (pvz., šviesas, USB įrenginius).
3 žingsnis: Prijunkite saulės baterijas (įsitikinkite, kad įtampa atitinka akumuliatoriaus sistemos įtampą).
Parametrų nustatymai
·Laikykite nuspaudę „MENU“, kad pereitumėte į nustatymų režimą. Naudokite „ON/OFF“, kad perjungtumėte akumuliatorių tipus.
·Trumpai paspauskite „MENU“, kad nustatytumėte įkrovimo įtampą.
Trikčių šalinimas
·Mirksi raudona lemputė: perkrova/trumpasis jungimas – atjunkite apkrovą ir paleiskite iš naujo.
·Ekrane rodomas pranešimas „ERR“: saulės energijos įėjimo viršįtampis – patikrinkite skydelio įtampos suderinamumą.
Pakuotės sąrašas
1 *Saulės energijos reguliatorius
1 *Naudotojo vadovas
