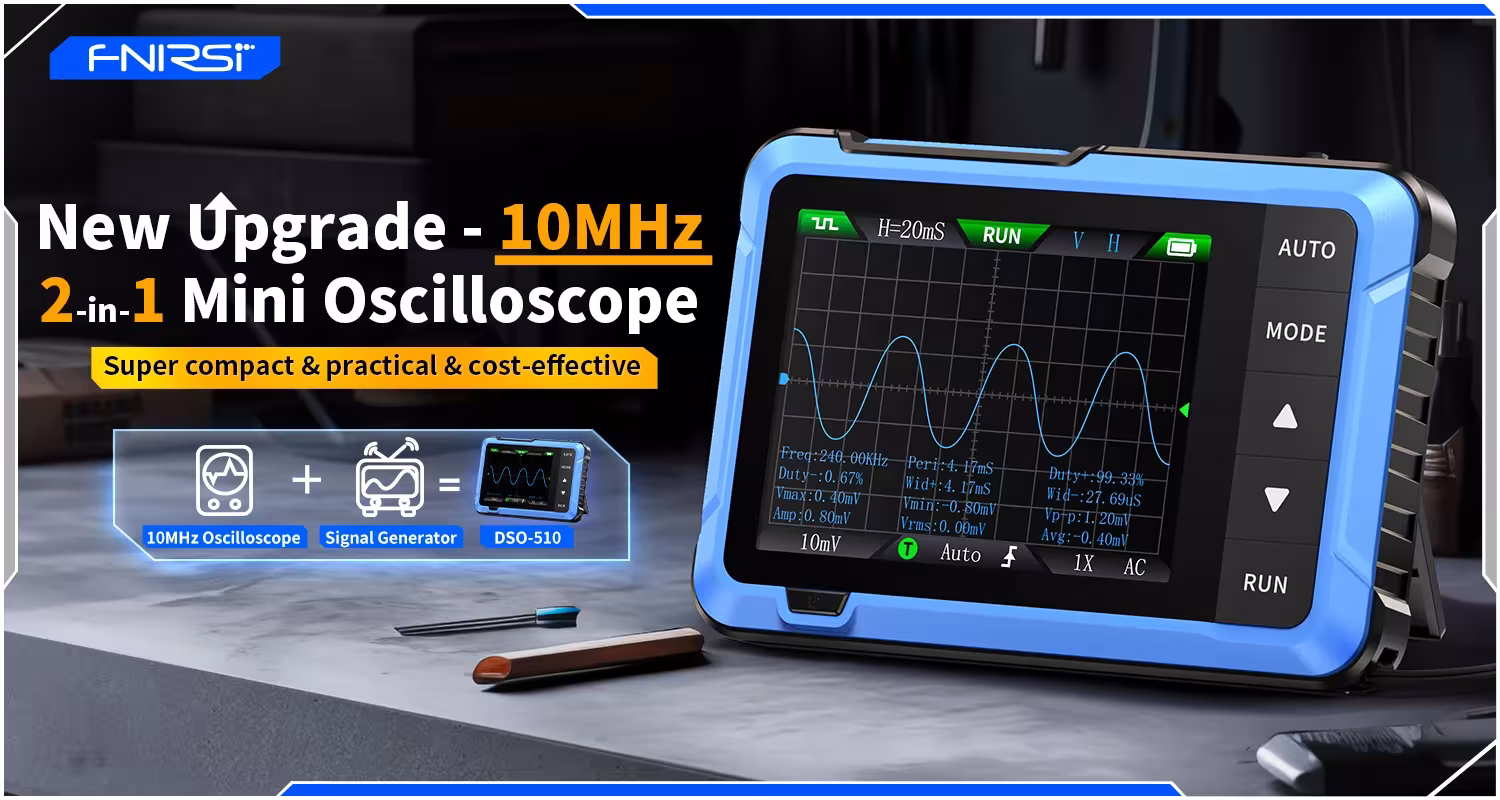

FNIRSI DSO510/DSO153/DSO152 nešiojamas skaitmeninis osciloskopas 2 in 1, 48MS/s, 10MHz

Nešiojamas skaitmeninis osciloskopas yra nepakeičiamas įrankis elektronikos remonto specialistams, inžinieriams ir studentams, norintiems greitai ir tiksliai matuoti signalus. FNIRSI serija apima tris modelius — DSO510, DSO153 ir DSO152 — skirtus skirtingo lygio poreikiams, nuo profesionalaus remonto iki mokymo tikslų. Kompaktiškas korpusas, aiškus ekranas ir vieno mygtuko automatinis režimas leidžia dirbti greitai bei efektyviai bet kurioje darbo aplinkoje.

Nešiojamas skaitmeninis osciloskopas — pagrindinės savybės

• Vieno mygtuko AUTO režimas — bangų forma rodoma ekrane akimirksniu, nereikia sudėtingų rankinių nustatymų ar techninių žinių.
• HD LCD ekranas — 2,8 colio ekranas su 320×240 raiška aiškiai rodo signalą net esant sudėtingoms formoms.
• Ilgai veikianti baterija — įmontuota 1000mAh ličio baterija leidžia dirbti be pertraukos iki 4 valandų.
• Įtampos matavimo diapazonas ±400V — tinka platesniam spektrui elektroninių grandinių ir įrenginių testuoti.
• Trys trigerio režimai — Single, Normal ir Auto leidžia tiksliai fiksuoti reikiamus signalo momentus.
• Kompaktiškas ir lengvas korpusas — tik 99x68,3x19,5mm dydžio, todėl prietaisą lengva nešiotis darbo vietoje ar lauke.

Techninės specifikacijos

• DSO510 (10MHz juostos plotis)
• Kanalų skaičius: 1
• Realaus laiko diskretizavimo dažnis: 48MSa/s
• Vertikalus jautrumas: 10mV/Div–20V/Div (1-2-5 žingsniu)
• Laiko bazės diapazonas: 50ns/Div–20s/Div (1-2-5 žingsniu)
• Įtampos diapazonas: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Trigerio metodas: Auto / Normal / Single
• Sujungimo metodas: AC/DC
• Signalo generatoriaus dažnis: 0–50KHz
• Darbo ciklas: 0–100% (stačiakampė ir pjūklinė banga)
• Amplitudė: 0,1–3,0V
• Bangų formos: sinusinė, stačiakampė, pjūklinė, pusbangė, pilna banga, laiptinė, atvirkštinė laiptinė, eksponentinis kilimas/kritimas, DC signalas, daugiatoninis, Sink impulsas, Lorenco banga
• Ekranas: 2,8 colio, 320×240 taškų
• USB įkrovimas: 5V/1A
• Ličio baterijos talpa: 1000mAh
• Matmenys: 99x68,3x19,5mm
• Svoris: 104g
• DSO153 (1MHz juostos plotis)
• Kanalų skaičius: 1
• Realaus laiko diskretizavimo dažnis: 5MSa/s
• Vertikalus jautrumas: 10mV/Div–20V/Div (1-2-5 žingsniu)
• Laiko bazės diapazonas: 500ns/Div–20s/Div (1-2-5 žingsniu)
• Įtampos diapazonas: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Trigerio metodas: Auto / Normal / Single
• Sujungimo metodas: AC/DC
• Signalo generatoriaus dažnis: 0–10KHz
• Darbo ciklas: 0–100% (stačiakampė ir pjūklinė banga)
• Amplitudė: 0,1–3,3V
• Bangų formos: sinusinė, stačiakampė, pjūklinė, pusbangė, pilna banga, laiptinė, atvirkštinė laiptinė, triukšmo banga, eksponentinis kilimas/kritimas, DC signalas, daugiatoninis, Sink impulsas, Lorenco banga
• Palaikomos kalbos: kinų, anglų, rusų, japonų, ispanų, portugalų, vokiečių, korėjiečių
• Ekranas: 2,8 colio, 320×240 taškų
• USB įkrovimas: 5V/1A
• Ličio baterijos talpa: 1000mAh
• Matmenys: 99x68,3x19,5mm
• Svoris: 100g
• DSO152 (200KHz juostos plotis)
• Kanalų skaičius: 1
• Realaus laiko diskretizavimo dažnis: 2,5MS/s
• Vertikalus jautrumas: 10mV/Div–20V/Div (1-2-5 žingsniu)
• Laiko bazės diapazonas: 10μs/Div–50s/Div (1-2-5 žingsniu)
• Įtampos diapazonas: X1: 40V (Vpp: 80V), X10: 400V (Vpp: 800V)
• Trigerio metodas: Auto / Normal / Single
• Sujungimo metodas: AC/DC
• Stačiakampės bangos kalibravimas: dažnis 1K, darbo ciklas 50%
• Ekranas: 2,8 colio, 320×240 taškų
• USB įkrovimas: 5V/1A
• Ličio baterijos talpa: 1000mAh
• Matmenys: 99x68,3x19,5mm
• Svoris: 100g
• Komplektacija — DSO510 (NO.1, pasirenkama): DSO510 prietaisas, P6100 aukštos įtampos zondas, adapteris, krokodilo tipo zondas, įkrovimo kabelis, kaklo dirželis, naudotojo vadovas, pakuotės dėžutė
• Komplektacija — DSO153 (NO.1, standartinė): DSO153 prietaisas, krokodilo tipo zondas, įkrovimo kabelis, kaklo dirželis, naudotojo vadovas, pakuotės dėžutė
• Komplektacija — DSO153 (NO.2, pasirenkama): DSO153 prietaisas, P6100 aukštos įtampos zondas, adapteris, krokodilo tipo zondas, įkrovimo kabelis, kaklo dirželis, naudotojo vadovas, pakuotės dėžutė
• Komplektacija — DSO152 (NO.1, standartinė): DSO152 prietaisas, krokodilo tipo zondas, įkrovimo kabelis, kaklo dirželis, naudotojo vadovas, pakuotės dėžutė
• Komplektacija — DSO152 (NO.2, pasirenkama): DSO152 prietaisas, P6100 aukštos įtampos zondas, adapteris, krokodilo tipo zondas, įkrovimo kabelis, kaklo dirželis, naudotojo vadovas, pakuotės dėžutė

Kam tinka ir kaip naudoti

Šis nešiojamas skaitmeninis osciloskopas tinka elektronikos remonto specialistams, radijo mėgėjams, studentams ir dėstytojams, ieškantiems patogaus signalų matavimo prietaiso. DSO510 puikiai tinka sudėtingesniam remontui ir tyrimams, DSO153 — kasdieniam techniniam aptarnavimui ir mokymui, o DSO152 — pradedantiesiems ir mokymo laboratorijoms. Prietaisą lengva naudoti dėl AUTO režimo ir kompaktiško dydžio.

Pirkėjų klausimai

Kl: Kuo skiriasi DSO510, DSO153 ir DSO152 modeliai?
Modeliai skiriasi diskretizavimo dažniu ir juostos pločiu: DSO510 pasiekia 48MS/s ir 10MHz, DSO153 — 5MS/s ir 1MHz, o DSO152 — 2,5MS/s ir 200KHz juostos plotį.

Kl: Ar prietaisas turi signalo generatorių?
DSO510 ir DSO153 turi įmontuotą signalo generatorių — atitinkamai iki 50KHz ir 10KHz dažnio, su keliomis bangų formomis. DSO152 signalo generatoriaus neturi.

Kl: Kiek laiko veikia baterija be įkrovimo?
Visuose trijuose modeliuose įmontuota 1000mAh ličio baterija, kuri leidžia nepertraukiamai naudoti prietaisą iki 4 valandų vienu įkrovimu per USB 5V/1A jungtį.

Rinkitės nešiojamą skaitmeninį osciloskopą pagal savo poreikius — nuo profesionalaus remonto iki mokymosi laboratorijoje. FNIRSI serija siūlo tikslumą, patogumą ir patikimumą kasdieniam darbui su elektronika.
