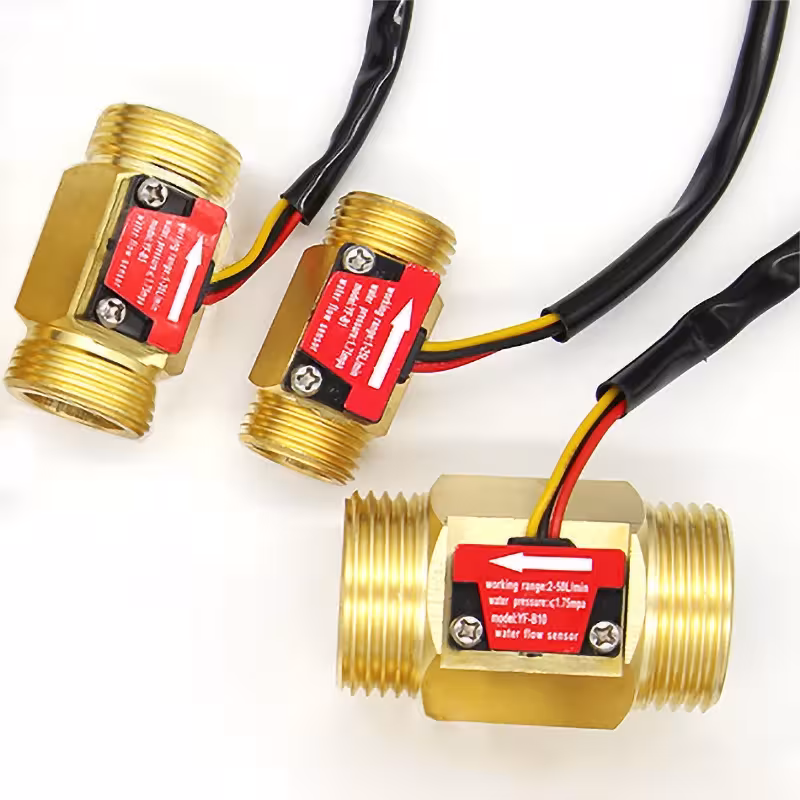

Žalvarinis Hall efekto vandens srauto sensorius 1/2, 3/4 ir 1 colio jungčiai

Vandens srauto sensorius — tai patikimas prietaisas, skirtas vandens tekėjimo greičiui matuoti vandens šildytuvuose, gėrimo automatuose ir kitose sistemose. Žalvarinis vandens srauto sensorius sudarytas iš tvirto korpuso, rotoriaus mechanizmo ir Hall efekto jutiklio, kuris tiksliai fiksuoja srauto pokyčius ir perduoda signalą valdikliui. Puikiai tinka montuoti vandens įleidimo vietoje, kai reikia stebėti ir reguliuoti vandens srautą.

Žalvarinis vandens srauto sensorius — pagrindinės savybės

• Kompaktiška konstrukcija — nedidelis, lengvas korpusas leidžia lengvai sumontuoti prietaisą ribotose erdvėse be papildomų pastangų.
• Patvarus sparnuotės mechanizmas — sparnuotė su įterptais nerūdijančio plieno rutuliukais užtikrina ilgaamžiškumą ir atsparumą dilimui.
• Sandarus konstrukcijos sprendimas — sandarinimo žiedas su viršutinės ir apatinės jėgos struktūra visiškai apsaugo nuo nuotėkio.
• Apsaugotas Hall jutiklis — originalus importinis elementas užpildytas sandarinimo klijais, todėl neprasiskverbia vanduo ir jutiklis nesensta.
• Platus pritaikymas — tinka naudoti vandens šildytuvuose, gėrimo fontanuose, vandens pardavimo automatuose ir kitose sistemose.
• Tikslus signalo perdavimas — impulsinis išėjimas leidžia valdikliui tiksliai nustatyti ir koreguoti vandens srauto dydį.

Techninės specifikacijos

• Jungties dydis: G1/2, G3/4, G1
• Darbinė įtampa: DC 5–18V
• Atsparumas vandens slėgiui: ≤1,75 MPa
• Impulso aukštasis lygis: >DC 4,7V (kai įėjimo įtampa DC 5V)
• Impulso darbo ciklas: 50%±10%
• Izoliacijos varža: >100 MΩ
• Sandarumo testas: uždarant visas skyles ir taikant 1,7 MPa vandens slėgį 1 minutę — nėra nuotėkio ir deformacijos

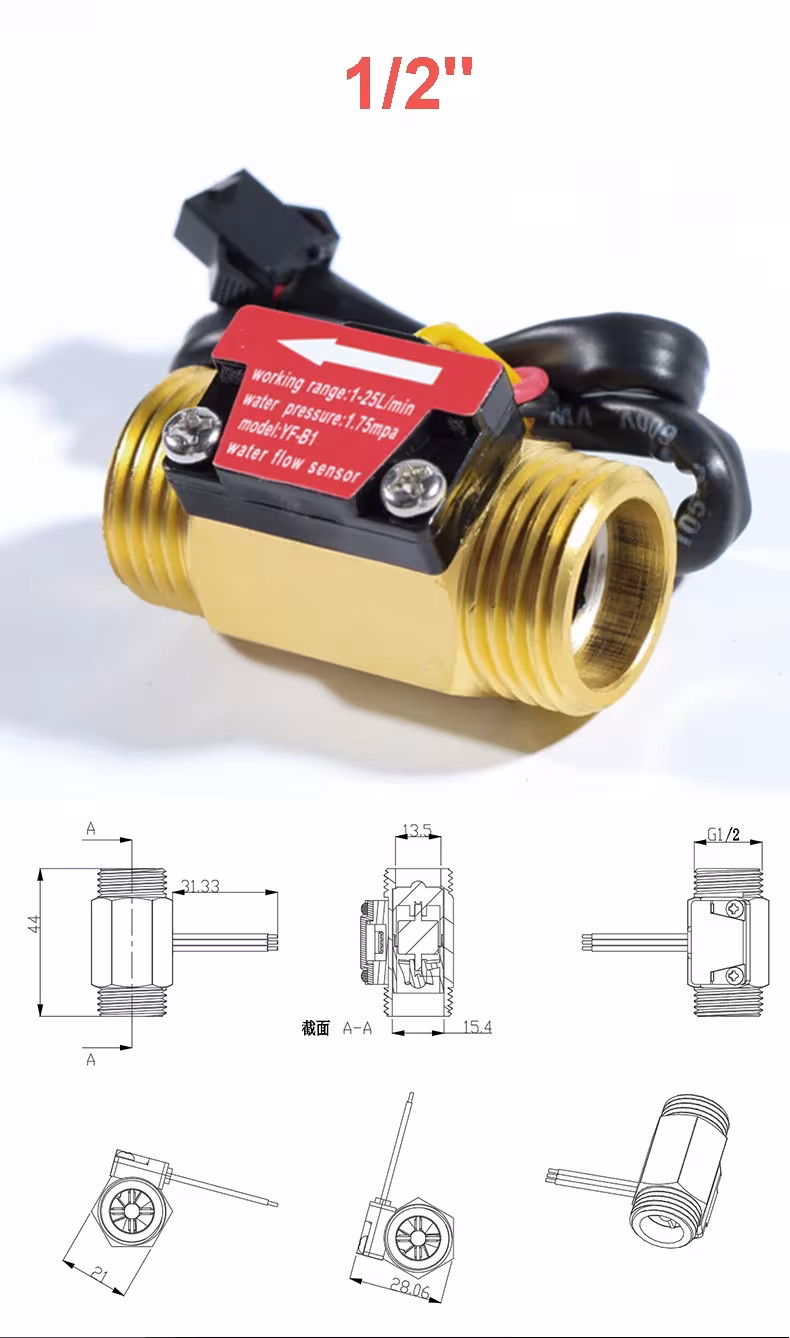

• Srauto impulso charakteristikos 1/2″: (11×Q), Q=L/min +3%, tai yra 660 impulsų vienam vandens litrui

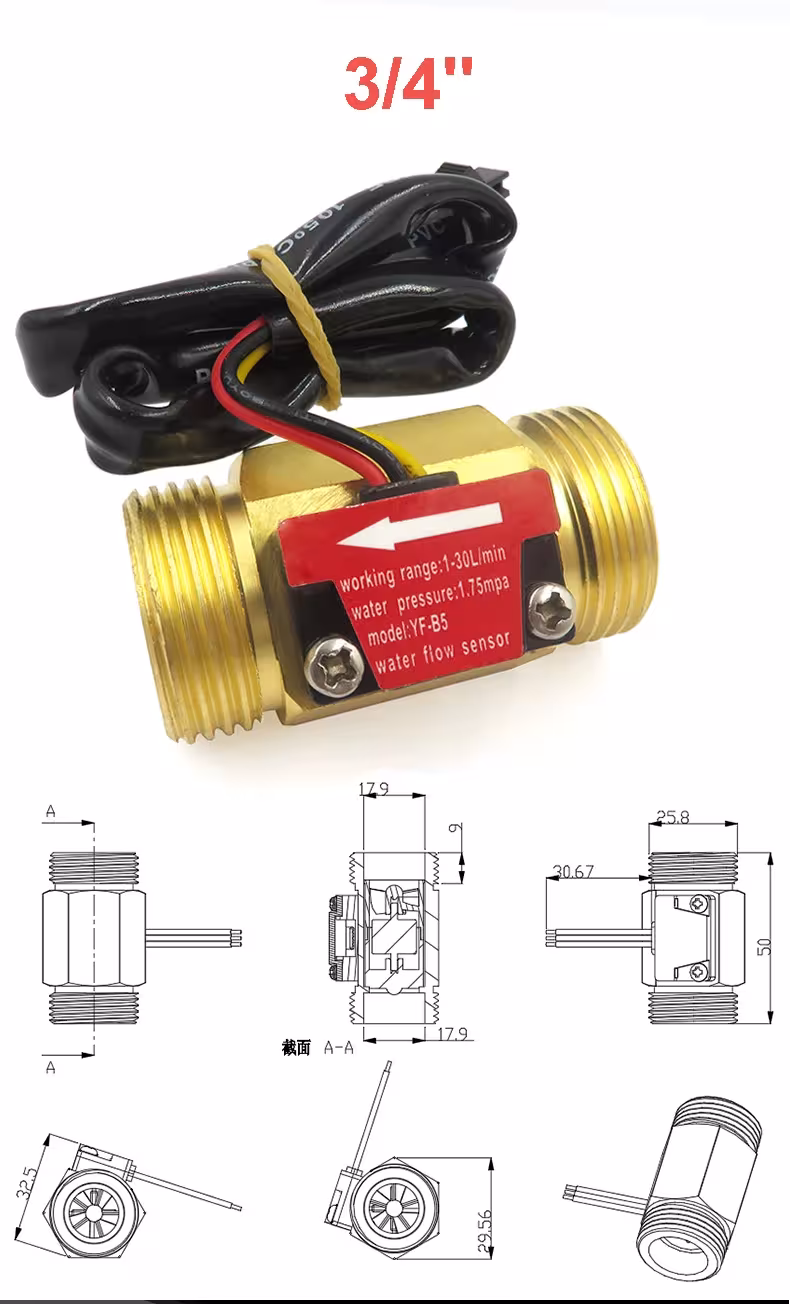

• Srauto impulso charakteristikos 3/4″: (6,6×Q), Q=L/min +3%, tai yra 396 impulsai vienam vandens litrui

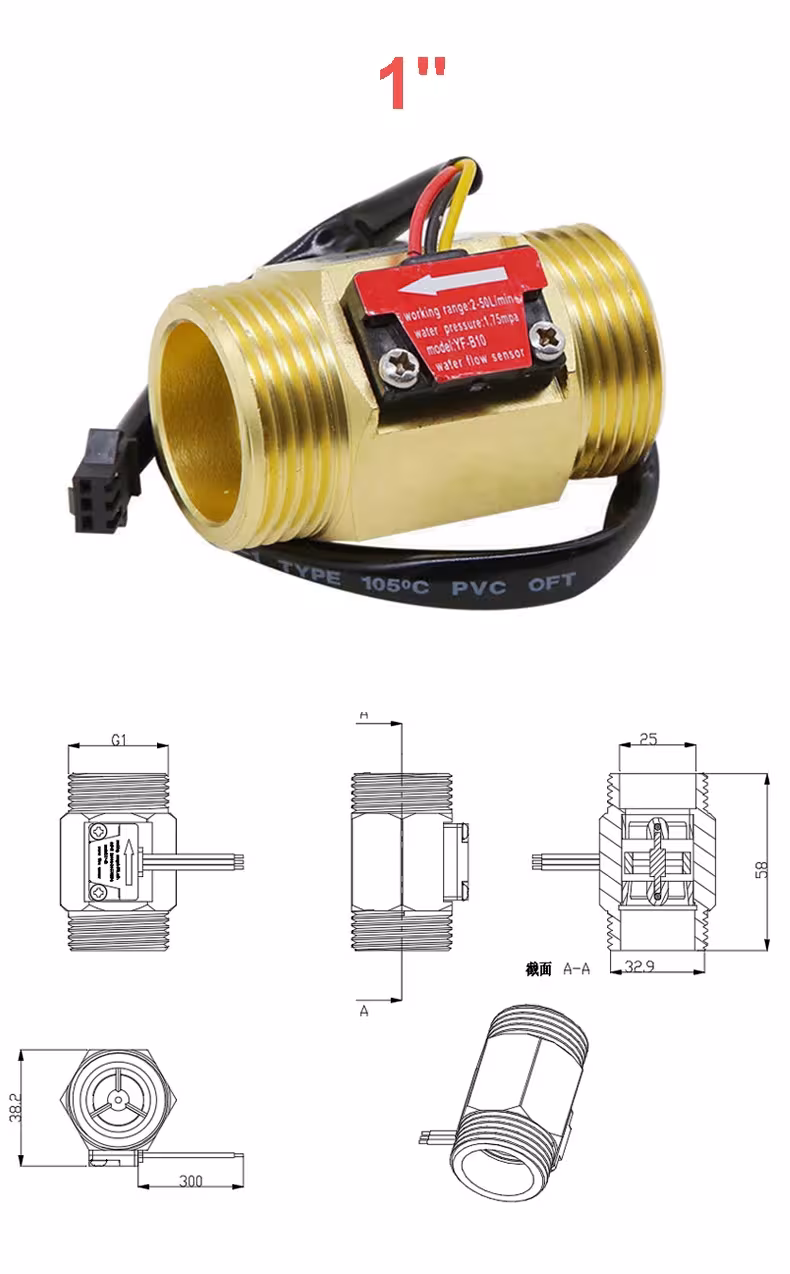

• Srauto impulso charakteristikos 1″: F=(8×Q-4)±5%, tai yra 476 impulsai vienam vandens litrui (F — dažnis, Q — L/min)
• Matavimo paklaida: ±5%
• Medžiaga: žalvaris
• Laidų spalvos: raudonas (+), geltonas (signalo išėjimas), juodas (-)
• Maksimali medžiagos temperatūra: 120°C
• Rekomenduojamas montavimo nuolydis: ne didesnis nei 5 laipsniai nuo vertikalios padėties

Kam tinka ir kaip naudoti

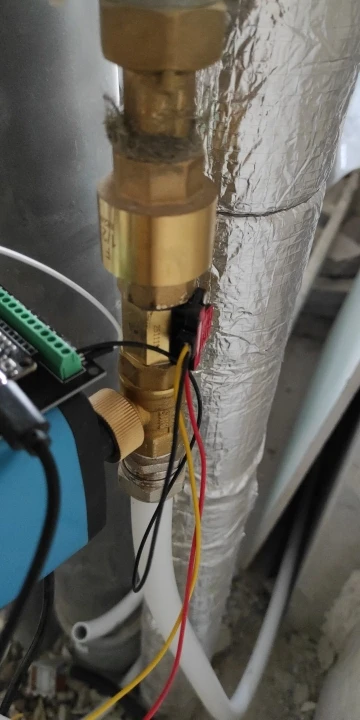

Žalvarinis vandens srauto sensorius puikiai tinka vandens šildytuvams, gėrimo automatams, vandens pardavimo įrenginiams ir kitoms sistemoms, kuriose reikia stebėti tikslų vandens srautą. Montuojama vertikaliai, laikantis reikiamo nuolydžio ir vengiant smūgių ar chemikalų. Prietaisas rekomenduojamas namų ir komercinėms sistemoms, kur svarbus patikimas srauto matavimas.

Pirkėjų klausimai

Kl: Kokiam vandens slėgiui yra atsparus šis sensorius?
Prietaisas atsparus vandens slėgiui iki 1,75 MPa. Sandarumo testas atliekamas taikant 1,7 MPa slėgį vienai minutei, patikrinant, ar nėra nuotėkio ar deformacijos.

Kl: Kaip teisingai prijungti laidus prie sensoriaus?
Raudonas laidas jungiamas prie teigiamo poliaus, geltonas — signalo išėjimo linija, o juodas laidas jungiamas prie neigiamo poliaus. Būtina laikytis šios schemos.

Kl: Kokia maksimali temperatūra, kurią gali atlaikyti šis prietaisas?
Prietaisas skirtas naudoti su medžiagomis, kurių temperatūra neviršija 120°C. Aukštesnė temperatūra gali sugadinti sandarinimą ir sutrikdyti jutiklio veikimą.

Žalvarinis vandens srauto sensorius — patikimas ir tikslus pasirinkimas vandens sistemoms stebėti. Tinka šildytuvams, automatams ir kitiems įrenginiams, kur svarbus ilgaamžiškumas ir tikslumas.
